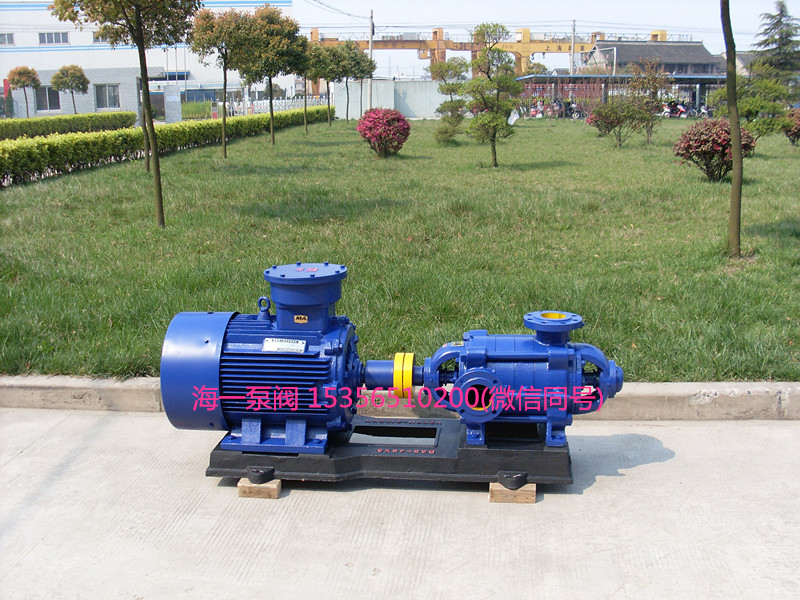

D型卧式多级离心泵

D型卧式多级离心泵

一、D型卧式多级离心泵产品概述:



D型泵系卧式分段式多级 离心泵,吸入口为水平方向,吐出口为水平垂直向上。泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体,并根据泵的扬程选择泵的级数。(可根据用户需求变换水泵进出口方向)。


二、D型卧式多级离心泵使用范围:
?稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液该系列转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向润滑,循环水冷却。
   泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。
   D型泵系卧式分段式多级轴的密封形式有机械密封和填料密封两种。 D型泵大多采用填料密封,DF、DY型泵一般采用机械。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内,腔内要通入一定压力的水,起水封、水冷却或水润滑作用。在轴封处装有可更换的轴套,以保护泵轴。
   D型泵系卧式分段式多级该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。

三、D型卧式多级离心泵型号意义

D型离心泵流量:3.75~840m3/h  扬程:19~680m

?注:D、DF、DY80-30为习惯表示方法,其中80表示泵吸入口直径为80mm,30表示泵设计点单级扬程为30m,其它含义与上述表示方法相

型号

流量
(m3/h)

扬程
(m)

配套电机







型号

功率(KW)

D6-25×3|D12-25×3

12.5

75

Y132S2-2

7.5

×4

12.5

100

Y160M1-2

11

×5

12.5

125

Y160M1-2

11

×6

12.5

150

Y160M2-2

15

×7

12.5

175

Y160M2-2

15

×8

12.5

200

Y160L-2

18.5

×9

12.5

225

Y160L-2

18.5

×10

12.5

250

Y180M-2

22

×11

12.5

275

Y180M-2

22

×12

12.5

300

Y200L1-2

30

??D6-50×3|D12-50×3

12.5

150

Y160L-2

18.5

×4

12.5

200

Y180M-2

22

×5

12.5

250

Y200L1-2

30

×6

12.5

300

Y200L1-2

30

×7

12.5

350

Y200L2-2

37

×8

12.5

400

Y225M-2

45

×9

12.5

450

Y225M-2

45

×10

12.5

500

Y250M-2

55

×11

12.5

550

Y250M-2

55

×12

12.5

600

Y280S-2

75

???D25-30×3|D46-30×3

25

90

Y160M2-2

15

×4

25

120

Y160L-2

18.5

×5

25

150

Y180M-2

22

×6

25

180

Y200L1-2

30

×7

25

210

Y200L1-2

30

×8

25

240

Y200L2-2

37

×9

25

270

Y200L2-2

37

×10

25

300

Y225M-2

45

D80-30×2

43

60

Y160L-2

18.5

×3

43

90

Y160L-2

18.5

×4

43

120

Y180M-2

22

×5

43

150

Y200L1-2

30

×6

43

180

Y200L2-2

37

×7

43

210

Y225M-2

45





D型卧式多级离心泵



D型卧式多级离心泵购需知:

一、如您需要订购多级泵;
需确定:
1、D型卧式多级离心泵流量、扬程、排污高度
2、D型卧式多级离心泵配套功率、工作电压
3、进出口径
4、过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好水泵;产品型号,则直接根据所选型号与浙江永嘉海一泵阀有限公司联系。

三、若在选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务
