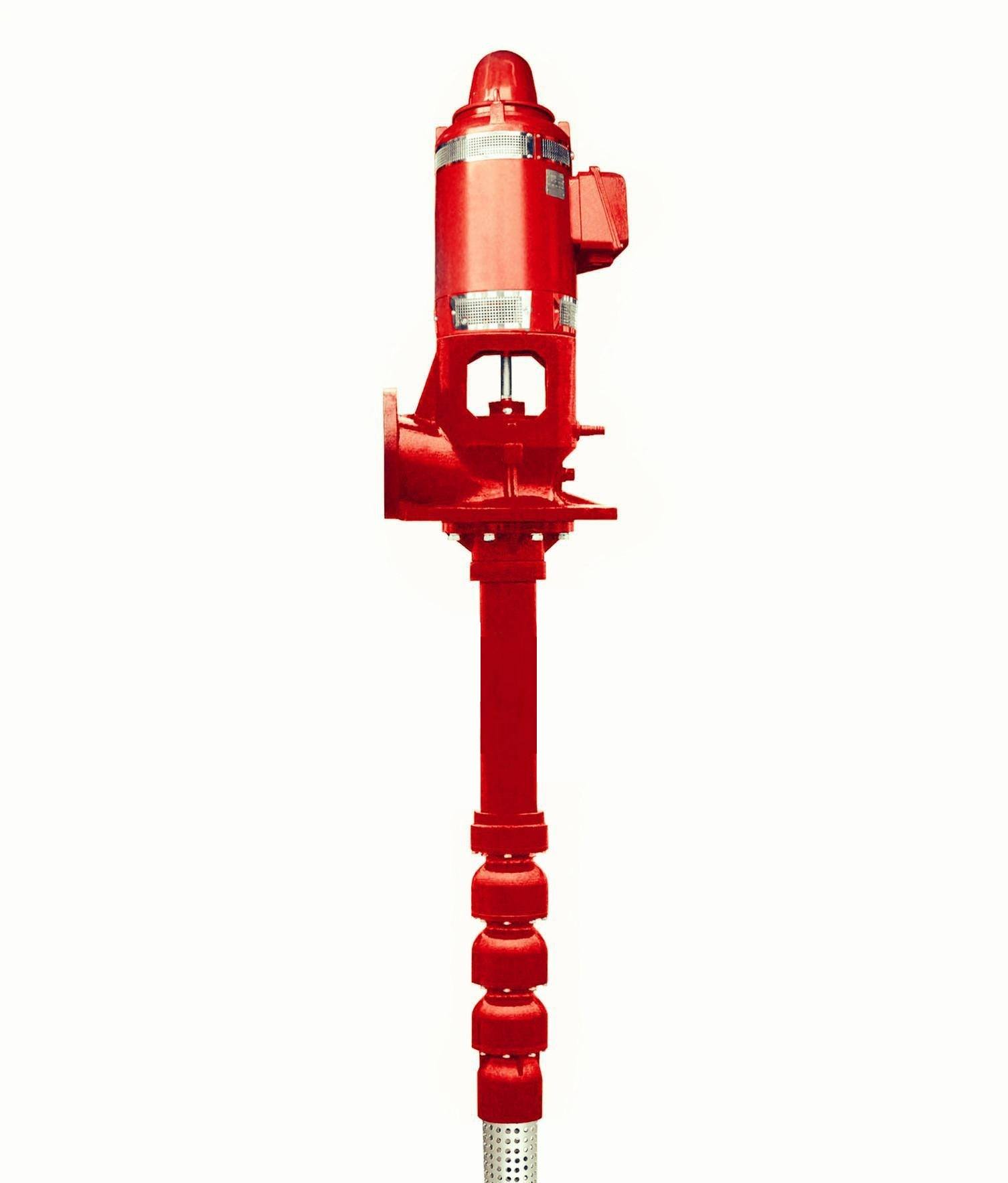

XBDGJ长轴潜水消防深井泵

一XBDGJ长轴潜水消防深井泵产品概述：



XBGJ长轴消防深井泵产品主要用于工矿企业、工程建设、高层大厦等固定消防系统中的消防栓灭火、自动喷淋灭火等消防系统、可供输送不含固体颗粒的清水及化学性质类似于水的介质,又可用于生活、生产共用给水系统及建筑、市政给排水等。

产品特点：

1、采用先进的水力设计和结构设计，采用了亚什兰工艺制芯，叶片流道部位环氧涂复等多种新工艺，选材合理，产品性能优良，使用寿命长。

2、采用甩砂环装置，迷宫式结构，使砂粒无法进入轴承。

3、叶轮轴、电机轴均采用铜轴承支承，轴的径向跳动控制在美国标准0.13mm以内，泵运行平稳，噪音低。

4、泵座造型美观，窗口大，便于维修，更换填料。

5、选用铸铁，及2Cr13、304、316、416等各种牌号的不锈钢材料，以满足用户的各种特殊使用工况和技术要求。

XBDGJ长轴潜水消防深井多级泵的安装

4.1检查基地质量

基础应能承受泵组的全部安全重量，保证水泵在长期使用中不变形。

4.2检查并清理泵组零部件：

按随机带来的《产品装箱单》，清点泵组全套零部件及资料。用煤油将需要安装的零部件所有配合面（螺纹、止口、端面)清洗干嘛。

检查所有零部件的配合面是否有磕碰、划伤、油污等,若有,则应仔细进行修整并涂油防锈。

在生产厂装配好的工作部件,不要拆开重装,但要检查工作部件的传动部分是否转动均匀、灵活,轴向串量是否符合要求。

将传动轴两端用“V”字型铁架起,用百分标检查量度传动轴的弯曲情况。

4.3安装

4.3.1将滤水器安装在工作部件的下端,将短管装在工作部件的上端,用夹板夹住短管,用起吊设备吊起工作部件放入井筒水池内,将夹板落在事先放在井口上的二根枕木上。

4.3.2将短传动轴通过联轴器于叶轮轴拧紧（传动轴的螺纹均为左旋螺纹），然后将支架部件安放在扬水管法兰凹止口内（对于螺纹联接的扬水管，则把支架部件旋入联管器的中间位置），与扬水管的端面紧密接触。

吊起另一个扬水管，并把传动轴固定在扬水管内，联轴器应预先套在传动轴上，用绳索拴住。联接好扬水管。以此办法，将应安装的扬水管全部装入井筒内。

注意：安装过程中，应该装好的泵轴是否在扬水管中间。若在中间，在将支架部件安放在扬水管法兰凹止口内（对于螺纹联接的扬水管，则把支架部件旋入联管器的中间位置），用支架扳手旋紧），这时应该测量轴承端面支架部件平面的距离。每安装一组扬水管和传动轴均应测量一次，看其是否效果一致，如果一致则表示每安装无误，如果相差太多，则应停止安装找出问题原因。如传动轴偏斜，不在扬水管中间，应把轴吊起少许，转动180o然后下落，若传动轴便斜方改变，说明轴已弯曲，应把轴校直或更换。如偏斜方向不变，说明扬水管不直，应该扬水管卸掉，检查扬水管端面及支架部件上、下面是否不平整，有无杂物，排除后重新安装。

四、XBDGJ长轴潜水消防深井多级泵参数：
