GDL多级管道离心泵

GDL立式管道多级泵



一、GDL多级管道离心泵产品简介

多级离心泵是流动介质(气体和液体,也可以是悬浮颗粒与气体或液体的混合物)从叶片转轴根部(进口)进入,介质依靠高速转动叶片获得离心力,产生一个高压,从泄压口(出口)流出的介质输送设备。多级离心泵是将具有同样功能的两个以上的泵集合在一起,流体通道结构上,表现在第一级的介质泄压口与第二级的进口相通,第二级的介质泄压口与第三级的进口相通,如此串联的机构形成了多级离心泵。多级离心泵的意义在于提高设定压力

   GDL多级管道离心泵 采用管道式结构安装方便,占地面积小,外形美观大方,高效节能,应用范围广。水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封,用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

二、GDL多级管道离心泵应用范围和特点


   GDL多级管道离心泵 广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送

1、维修方便:立式管道式结构,进出口在同一水平上,泵的进出口能象阀门一样安装在管道的任何位置及任何方向, 安装维修极为方便。

2、无水污染:主要过流部件采用不锈钢冲压而成,且有重量轻、干净、卫生等特点,是理想的绿色、环保、节能水泵。
3、运行费用低:主要过流部件采用不锈钢冲压而成,光滑的过流部件,具有效率高、损失少、故障率低、配件使用寿命长,使整机具有更少的运行、维修费用。
4、电机:电机采用铝合金压铸件,具有重量轻、体积小,散热好、外形美观。宽电压设计及独特的风扇造型及风罩设计,具有可靠性高、寿命长、通用化程度高、效率高、噪声低、启动性能好、防护等级高、绝缘等级高等特点。

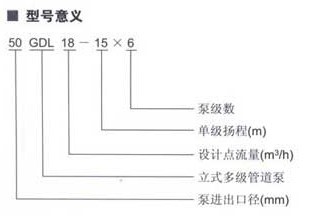

三、GDL多级泵型号意义

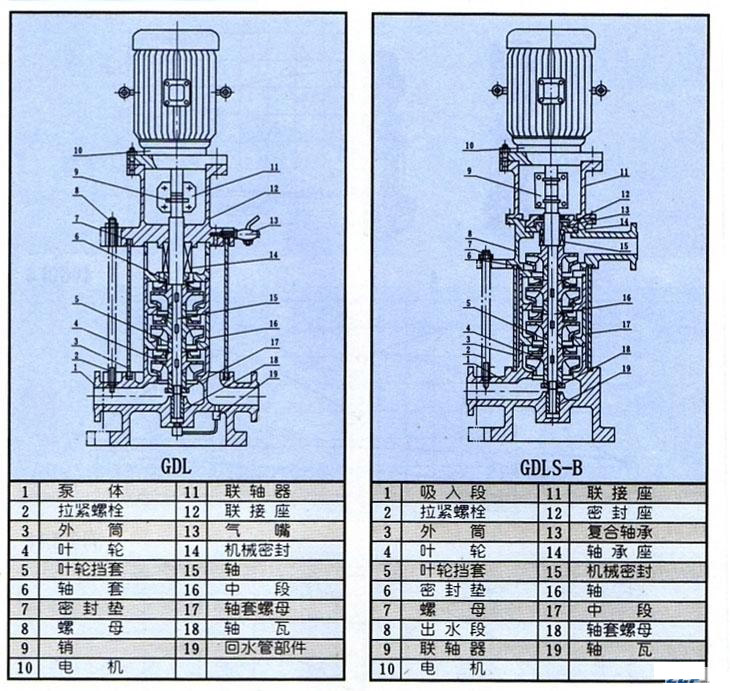

四、GDL多级管道离心泵结构说明

三、GDL多级管道离心泵性能参数
50 GDL(S)12 - 15×5
50–泵进出口直径(mm)
GDL–立式多级管道离心泵
S–下吸上吐式
12–泵设计流量(m3/h)
15–泵设计点单级扬程(m)
5–级数
技术参数
流量:2-300m3/h
扬程:5-250m
转速:2900r/min
口径:Φ25-Φ150
温度范围:0~+95℃
工作压力:≤2.5Mpa

GDL

级数

进口

流量

扬程

电机

GDL

口径

(m3/h)

(m)

功率

GDL

(mm)

(kw)

GDL

3

25

2

36

1.1

GDL

4

25

2

48

1.1

GDL

5

25

2

60

1.5

GDL

6

25

2

72

1.5

GDL

7

25

2

84

2.2

GDL

8

25

2

96

2.2

GDL

9

25

2

108

2.2

GDL

10

25

2

120

3

GDL

11

25

2

132

3

GDL

12

25

2

144

3

GDL

3

40

6

36

1.5

GDL

4

40

6

48

2.2

GDL

5

40

6

60

2.2

GDL

6

40

6

72

3

GDL

7

40

6

84

3

GDL

8

40

6

96

4

GDL

9

40

6

108

4

GDL

10

40

6

120

4

GDL

11

40

6

132

5.5

GDL

12

40

6

144

5.5

GDL

2

50

12

30

2.2

GDL

3

50

12

45

3

GDL

4

50

12

60

5

GDL

5

50

12

75

5.4

GDL

6

50

12

90

5.5

GDL

7

50

12

105

7.5

GDL

8

50

12

120

7.5

GDL

9

50

12

135

11

GDL

10

50

12

150

11



GDL多级管道离心泵订购需知:

一、如您需要订购LG高层给水多级泵;
需确定:
1、GDL多级管道离心泵流量、扬程、排污高度
2、GDL多级管道离心泵配套功率、工作电压
3、GDL多级管道离心泵进出口径
4、GDL多级管道离心泵过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好GDL多级管道离心泵;产品型号,则直接根据所选型号与浙江永嘉海一泵阀有限公司联系。

三、若在GDL多级管道离心泵选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务
