W水力喷射器

W水力喷射器



产品概述:
     水力喷射器是综合国内同类产品之优点革新制造的是一种具有抽真空、冷凝、排水等三种有效能的机械装置。其工作原理是利用一定压力水流通过对称均布成一定倾斜度的喷咀喷出,聚合在一个焦点上,由于喷射水流速度较高,于是周围形成负压使器室内产生真空。另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽凝结成水,小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射水流互相摩擦,混合挤压,通过扩压管被排除,使器室内形成更高的真空。
    水力喷射器分铸铁和不锈钢两种材质,应用极为广泛,主要适用于真空与蒸发系统,进行真空蒸发、真空抽水、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味精、牛奶、发酵、酿造、轻工、国防部门广泛需要的设备。

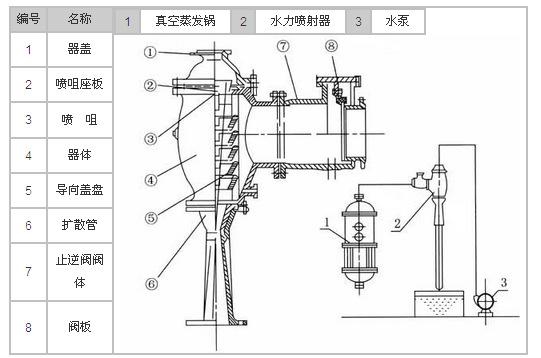

结构示意图:

水力喷射器性能参数:


型号规格

蒸发量
(立升/小时)

真空度毫米汞柱
(MPa)

扬程
(m)

流量
(m3/h)

喷嘴
(只)

水力喷射品配套
多级离心泵
规格型号

W-100L

100

680-720

45

18

3

50D8B×5

W-200L

200

680-750

45

18

3

50D8B×5

W-300L

300

680-720

45

18

3

50D8B×5

W-400L

400

680-720

45

18

4

50D8B×6

W-500L

500

680-720

45

32

4

80D12×4

W-600L

600

680-720

45

32

7

80D12×4

W-700L

700

680-720

45

32

7

80D12×4

W-800L

800

680-720

50

32

7

80D12×5

W-900L

900

680-720

50

32

6

80D12×5

W-1000L

1000

680-720

50

32

6

80D12×5

W-1200L

1200

650-680

50

32

6

80D12×6

W-1500L

1500

650-680

50

108

7

125D25×2(4BA12)

W-1800L

1800

650-680

50

108

7

125D25×2

W-2000L

200

650-680

50

108

7

125D25×2(125D25×3)

W-2500L

2500

650-680

50

108

7

125D25×3

W-3000L

3000

650-680

50

108

12

125D25×4(150D30×2)

故障与排除:


故 降

原 因

择除方法



真空度达不到

真空度下降

真空度不稳定



循坏用水碱度或,度增高.多孔板
或扩压器之孔径有水垢缩水。

1.用酸液冲洗或更換零件.

2.调整循环水之酸碱度。

水池中循环水溫升高

降低水温.更換部份循环水.或加循环水

水泵故降.压力突然下降.流量减少

1.更换水泵

2.清洗水泵叶轮和内壳的水垢或异物-

系铳泄漏。

检查系统和进行堵漏

真空表失灵。

更换真空表

循坏水中夹带大量气泡。

1.在排水管和离心水泵进水管之间设置挡板。

2.循环液中带有大量气泡须更換循环水





倒水(即循I不
水由吸入口

流出)



喷咀、多孔板孔径腐蚀变形。

1.更換喷咀或多孔扳

2.调节水池酸碱度。

喷咀、多孔板加工不准确。

正确加工保证精度符合图纸标准。

混合管加工不正确.表面腐蚀,

正确加工保证同心度,光洁度符合图纸要求。

多孔板有异物堵塞

1.清除异物。

2.清理水池.

水泵压力突然降低

栓査水泵,修理或更換。

操作程序不当。

关水泵排水与大气平衝。

由上述原因循环水流入系统中。

可在系统中装止逆阀。

大气压力波动影响背压。

在排水管下接1米长的尾管。
